工作原理

双金属温度计是利用绕制成螺旋管状的双金属片一端，被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。

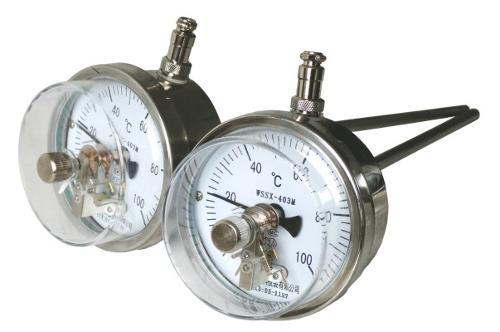

   WSSX系列 电接点双金属温度计

精度等级：1.5级，接点动作误差差限为示值基本误差限的1.5倍。

接点额定功率：10VA

接点最高工作电压：～380V或220V。

接点最高工作电流：1A（无感负载）

工作电压宜在大于15V小于48V的情况下使用。

   温度计形式

    热套式   普通型双金属温度计特别在高温、高压或挥发性有害气体解质内使用时，若仪表损坏需要更换时则必须降温、降压或停机而采用热套型双金属温度计，在仪表损坏须更换时则不必降温降压更不必要停机，则只须更换仪表机芯即可，企业可实现连续生产。

    角型（轴向型）   检测元件轴线与标度盘平面垂直的形式，亦称轴向型。

    角型（径向型）   检测元件轴线与标度盘平面平行的形式，亦称径向型。

我厂生产的径向型双金属温度计为国内独创弯管式造型，结构新颖、美观轻巧。耐腐防水性能好。表盒与角型温度计通用，有铝板拉伸黑色亚光电泳处理，也有不锈钢板材拉伸成型，弯管也为全不锈钢型。

    万向型   除具有角型直型功能外并能由角型转化为直型或由直型转化为角型可由用户任意无级调角，所用波纹管及结构件材质均为1Cr18Ni9Ti不锈钢，故使用方便耐腐性能优越。

温度计一般以角型出厂，即在角型使用时零位不用调整。用户如需直型出厂时，则须在订货时注明。

温度计由直型转化为角型或角型转化为直型时温度计示值有微笑变化，一般可忽略不及计，如用户有较高要求时，可由用户自行在变换型式时调整零位。用户可逆时针旋开表盖，再用扳手逆时针松动标度盘锁紧螺母在冰点槽内调整“0”位，再锁紧螺母及表盖即可。

    热套式长颈型（型号：WSS-D）   热套式长颈型双金属温度计是专为电站温度测量需要而专门开发的新型产品。也可用于化工、石油、冶金、纺织、医药等部门热力过程的设备和管道介质测温。在电站热力过程中，为防止热量大量的损失采用以往的双金属温度计因其颈部尺寸较短，往往要将保温层局部破坏方可将表头暴露在外，新开发的热套式长颈型双金属温度计由于采用特殊的结构，使表头高于保温层外，以达到便于观察，节约能源。因其是热套式，可随时更换表头，且温度计形式可按需调换。
