差压变送器主要用于测量液体、气体和蒸汽的液位、密度和压力,然后将所测介质和周围环境的压力差转变成4~20mA的标准电流信号输出,目前,特别是在水下使用的差压变送器,由于工作环境十分恶劣,其内部防水问题仍然没有很好的解決,使在水下使用的

差压变送器的可靠性并不理想,且测量介质JI容易出现易堵塞、易腐蚀等现象,不能满足用户的使用需求。



本实用型差压变送器要解决的技术问题是:克服现有技术的不足,提供一种耐腐蚀、防水性好、不易堵塞的潜水型差压变送器。

本实用新型解决其技术问题所采用的技术方案是:该潜水型差压变送器,包括上法兰装置、膜盒装置和线路板装置,其特征在于:上法兰装置通过法兰固定管固定连接膜盒装置,膜盒装置的膜盒一侧通过膜盒连接管固定连接线路板装置,线路板裝置的线路板安装管内部安装有线路板,并在线路板周围灌充硅胶,线路板安装管后部固定连接后盖密封装置。

所述的膜盒装置包括膜盒右法兰、膜盒和膜盒左法兰,膜盒左法兰固定连接法兰固定管。法兰固定管两端的连接均采用焊接式固定连接,保证测量介质通过法兰固定管与膜片充分接触,并避免周围液体进入膜盒左法兰。

所述的线路板装置包括线路板安装座、线路板安装管和线路板,线路板安裝管内部安装线路板安装座,并在线路板安装座上安装线路板。

所述的后盖密封装置包括后盖、锁紧管和穿过其内部的电缆,后盖螺纹连接锁紧管,锁紧管内灌充硅胶,电缆一端连接线路板,电缆上从靠近后盖一端开始依次套装橡胶垫圈、铜垫和压紧螺钉。在线路板周围灌充硅胶,使得壳体内部在水下不浸水、不易被腐蚀,保证了内部元件可靠性的同时使其具有良好的抗震性。

与现有技术相比,本潜水型差压变送器所具有的有益效果是：

1、通过特殊设计的变送器壳体,采用全焊接式结构,把线路板保护在壳体内部,使其适用于水下恶劣的工作环境,売体均采用316L不锈钢制作,具有较强的抗腐蚀性能,能保证売体内部在水下不浸水、不易被腐蚀,且在线路板周围灌充硅胶,有效的保证了内部元件可靠性,并使其具有良好的抗震性,特别适用于测量易堵塞、易腐蚀的介质。

2、运用电缆实现两道锁紧,双重密封,进一步防止水或其他液体进入差压变送器壳体内部,更有利于适应水下恶劣的工作环境,兼具良好的抗震、耐腐蚀、防水等功能。



附图说明

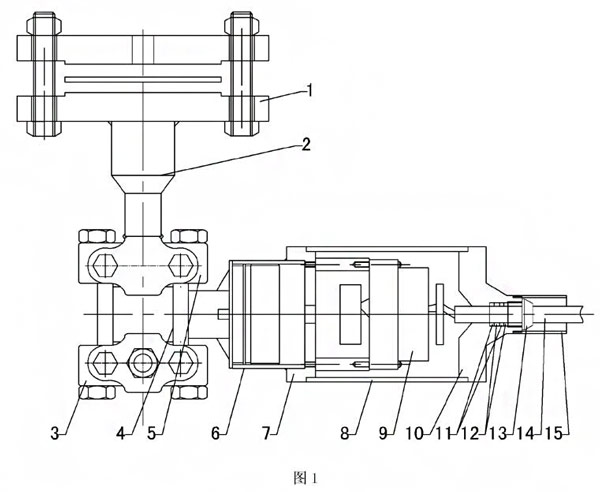

图1是本实用潜水型差压变送器结构主视图示意图。

其中:1、上法兰装置2、法兰固定管3、膜盒右法兰4、膜盒5、膜盒左法兰6、膜盒连接管7、线路板安装座8、线路板安装管9、线路板10、后盖11、橡胶垫圏12、铜垫13、压紧螺钉14、电缆15、锁紧管

图1是本实用新型实施例,下面结合附图1对本实用新型做进一步说明:

具体实施方式

参照附图1

该潜水型差压变送器,包括上法兰装置1、膜盒装置、线路板装置和后盖密封装置膜盒装置包括膜盒右法兰3、膜盒4和膜盒左法兰5,上法兰装置1通过法兰固定管2固定连接膜盒装置的膜盒左法兰5,膜盒装置的膜盒4一侧通过膜盒连接管6固定连接线路板装置,线路板装置包括线路板安装座7、线路板安装管8和线路板9,线路板安装管8内部安装线路板安装座7,并在线路板安装座7上安装线路板9,且在线路板9周围灌充硅胶;线路板安装管8后部固定连接后盖密封装置,后盖密封装置包括后盖10、锁紧管15和穿过其内部的防水导气电缆14,后盖10螺纹连接锁紧管15,锁紧管15内灌充硅胶,电缆14一端连接线路板9,电缆14上从靠近后盖10一端开始依次套装橡胶垫圏11、铜垫12和压紧螺钉。此外,本实用新型売体所有材质均采用316L不锈钢材料制作,上法兰装置1与法兰固定管2、法兰固定管2与膜盒左法兰5、膜盒4与膜盒连接管6、膜盒连接管6与线路板安装座7、线路板安装座7与线路板安装管8、线路板安装管8与端盖10之间的连接,均采用氬弧焊焊接固定,形成全焊接式结构,保证测量介质通过法兰固定管2与膜片充分接触,并保证差压变送器周围的液体不能进入膜盒左法兰5内。



其工作过程如下:

本潜水型差压变送器在使用时,被测介质依次通过上法兰装置1、法兰固定管2和膜盒左法兰5,然后与膜盒4一側的隔离膜片充分接触,周围环境中的水或其他液体通过膜盒右法兰的引压孔与膜盒4另外一侧的隔离膜片充分接触,隔离膜片两侧的压力经填充液传送到测量膜片两側,当测量膜片两侧等压时测量膜片处于中间位置,当测量膜片两侧压力不致时,测量膜片产生位移,其位移量和压力差成正比,这种位移转变在电容JI板上形成差动电容,然后通过电子线路的检测放大、转换,输出4~20mADC二线制信号,ZUI后通过电缆14输出。与此同时,电缆14通过2个橡胶垫圈11、2个铜垫12和一个压紧螺钉13组成第道密封,压紧螺钉13通过铜垫12使得橡胶垫图11发生形变,并抱紧电缆14,以此使周围介质不能通过电缆14周围的间隙进入线路板9,电缆14锁紧后,由于锁紧管15与端盖10螺纹连接,并在锁紧管15内部灌充硅胶,因此形成电缆14的第二道密封,防止水或其他液体顺着电缆14进入差压变送器壳体内部。
