液位变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。用途广泛；适用于高温高压、强腐蚀等介质的液位测量。

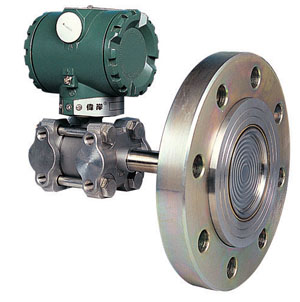

在液位测量中，变送器的选型分单、双法兰之分。 1.单法兰是指变送器的正压侧是法兰结构，直接与测量介质的接口相连，而负压侧是采用引压管将测量介质与变送器的容室相连。优点是测量精度高，能达到变送器的测量技术指标，缺点就是负压管道必须绝对密封，且需对变送器进行量程迁移，校验时应将负压管道内的介质液体的误差迁移掉。 2.双法兰是指变送器的正、负压侧均是法兰结构，可以直接与需测量的容器、管道相连。优点是安装容易，校验方便，不需量程迁移。缺点是测量精度不高，由于法兰与变送器之间采用弹性软管连接，内部应该是充满硅油，所以对介质压力变化的传递有一定的偏差，外界温度变换多多少少对硅油有一些影响，所以测量反映上就有一定的误差。 单法兰液位计和双法兰液位计都是采用静压式测量的液位计，那么究竟哪些场合能用单法兰，哪些场合能用双法兰的呢？ 单法兰液位计测量的是敞开式容器的液位，单法兰 液位变送器 有设计原理先进、品种规格齐全、安装使用简便等特点。 双法兰液位计测量的是密闭式容器的液位；双法兰液位变送器由差压变送器与智能放大板组合，可构成智能远传压力、差压变送器，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。 液位变送器是测量罐内液位简单可靠的测量仪器，是利用P=ρgh的原理来测量差压来测量液位，液位的高低与液位变送器所测得差压成正比，液位变送器的过程连接通常采用隔膜法兰式，膜片内充硅油作为压力传导介质。液体罐通常有敞口罐和带压罐之分，敞口罐上部通大气，测量敞口罐液位的液位变送器只需高压端连接过程法兰，低压侧与大气联通。而带压罐则需要液位变送器高低压侧连接隔膜法兰式，以测量高低取压侧的压力差。 通常最终用户和设计单位会要求 液位变送器 成套商提供配套法兰，防止出现现场安装时罐上配对法兰与液位变送器过程法兰不匹配的问题。可以根据以下方面选择确认配对法兰规格：对照不同液位变送器厂家的选型样本，确定法兰标准，法兰尺寸，法兰压力级别以及法兰形式。
