便携式压力变送器测试检定装置有哪些优点
栏目：行业资讯
发布时间：2020-01-07
行业资讯
本文所介绍的是一种便携式压力变送器测试检定装置,其设计合理、结构简单、便于携带且使用操作简便、使用效果好,对被测压力变送器的检定精度高,能有效解决传统调校方法所存在的工作量大、所调校压力变送器的精度误差较大等实际问题。
本便携式压力变送器测试检定装置具有以下优点：
1、结构简单、设计合理、体积小且投入成本低,安装布设方便,便于携带
2、使用操作简便,只需将本实用新型的标准压力变送器与被测压力变送器同时对被测试对象上同一测试点的压力进行实时检测,然后通过运算处理器对两路压力信号进行分析处理即可,工作量很小。
3、使用效果好,采集数据点大大增加,测量精度提高,曲线对比直观且检定效率大大提高。
4、实用价值高,利用可变压压力源,且采用被测压力变送器和标准压力变送器在同一压力下进行测试情況,双通道同压力点采样并进行两点记录示值比较的办法,再利用计算机对所采样的两路压力信号进行高精度计算,直接生成曲线对比图,将被测变送器与标准压力变送器的采样值直接对比,误差显示直观且采样点数大大增加,可直接反映被测压力变送器的线性误差和漂移误差,全过程记录时间ー压力曲线,并且可计算出被测压力变送器的响应速度等设备参数。
综上所述,本新型设计合理、结构简单、便于携带且使用操作简便、使用效果好,对被测压力变送器的检定精度高,能有效解决传统调校方法所存在的工作量大、所调校压力变送器的精度误差较大等实际问题。
下面通过附图和实施例,对本新型装置的技术方案做进一步的详细描述。
附图说明
图1为本新型便携式压力变送器测试检定装置的工作原理框图。
具体实施方式

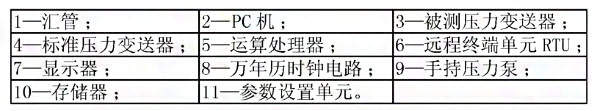

如图1所示,本新型装置包括与被测压力変送器3同时对被测试对象上同一测试点的压力进行实时检测的标准压力变送器4、对被测压力变送器3和标准压力变送器4实时所检测的两路压力信号进行比较分析并相应得出两路压力信号随时间变化的关系曲线的运算处理器5以及与运算处理器5相接且对两路压力信号随时间变化的关系曲线进行同步直观显示的显示器7,所述被测压力变送器3和标准压力变送器4均与运算处理器5相接所述被测试对象包括汇管1和能为汇管1提供可变压力的压力泵,所述压力泵为与汇管1相接且由运算处理器5进行控制的压力源。所述被测压力变送器3和标准压力变送器4均为将压力信号转换为对应电流信号并同步输出的压力变送器。实际使用过程中,能通过压力变送器对所述汇管1的内部压力进行实时检测。
本实施例中,本便携式压力变送器测试检定装置还包括将被测压力变送器3和标准压力变送器4实时所检测的两路压力信号分别同步上传至运算处理器5的远程终端单元RTU6,被测压力变送器3和标准压力变送器4均与远程终端单元RTU6相接,所述远程终端单元RTU6与运算处理器5相接且其与运算处理器5之间进行双向通信。同时,本新型还包括与运算处理器5相接的时钟电路,且所述时钟电路与运算处理器5配合使用并组成对被测压力变送器3的响应速度进行测试计算的响应速度测试单元。
本实施例中,所述压力泵为手持压力泵9。所述汇管1由多个压力管路依次连接组成,且相邻两个所述压力管路之间通过分配接头进行连接,所述被测压力变送器3和标准压力变送器4均布设在所述分配接头上且二者同时对所述分配接头上同一测试点的压力进行检测。同时,本实新型便携式压力变送器测试检定装置还包括分别与运算处理器5相接的存储器10和参数设置单元所述运算处理器5、显示器7、存储器10和参数设置单元11连接组成一个完整的PC机2,且所述PC机2为笔记本电脑。所述标准压力变送器4、运算处理器5、显示器7、汇管1和手持压力泵9均布设在同一个外部売体内。所述时钟电路为万年历时钟电路8。
