经济型智能压力变送器的特点及工作原理
栏目：行业资讯
发布时间：2020-01-07
行业资讯

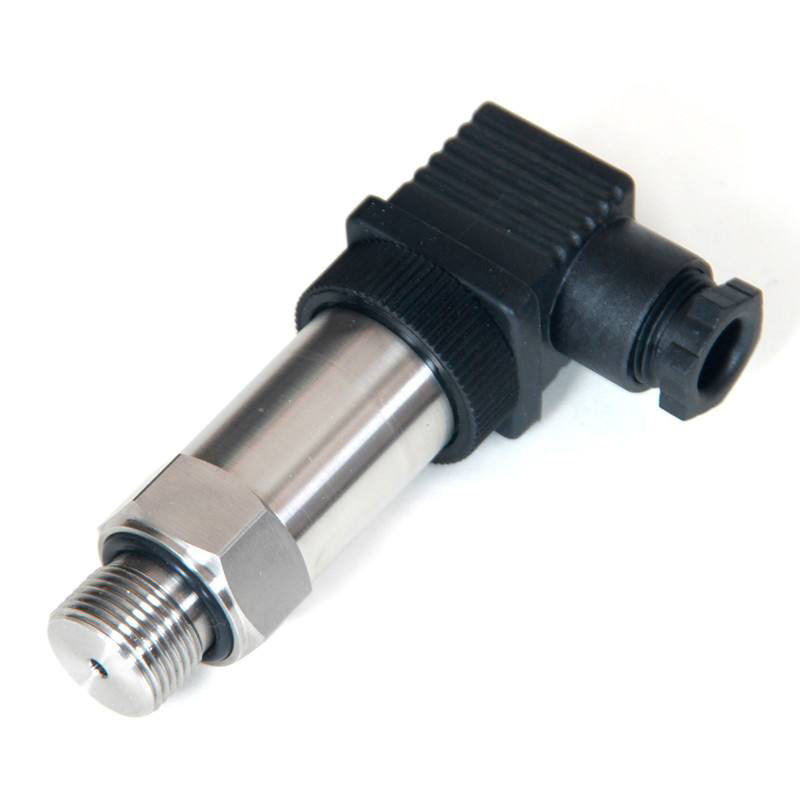

经济型智能压力变送器内置高性能16位CPU,对传感器信号采集分辨率可达15位。该系列变送器采用专门的校准软件和测试软件对传感器的偏移、灵敏度、零点和非线性进行数字补偿。
本产品有多种输出方式,数字输出方式有:I²C。模拟输出方式有:电压(0~5V),电流(4~20mA)和PWM波形。可以同时采集和输出两路信号的信息,一路为压力信号;另一路为温度传感器信号。(其中压力信号经过温度补偿）
1.经济型智能压力变送器特点
使用陶瓷压阻式传感器
表压、绝压和负压测量
量程:-100kPa~60MPa
数字输出
模拟输出:4~20mA,0~-5VDC,PWM
具有防雷功能
带有 EEPROM,不怕断电丢失数据
输出分辦率ZUI多可达15位
外形美观、体积小巧
性价比高、经济实用
2.经济型智能压力变送器工作原理
抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前面,使膜片产生微小的形变。厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥)。由于压敏电阻的压阻效应,使电桥产生一个与压力、激励电压成正比的高度线性电压信号。通过高可靠的16位CPU对传感器的偏移、灵敏度、零点和非线性进行精密的数字补偿,将被测介质压力转换成:子C数字信号及4~20mADC、0-5VDC和PWM波形模拟信号。
