3051电容式压力变送器在各行各业都有它的身影，可以用在管道上测水的压力，还可以用在油罐上测罐体内的压力，在储罐 塔、罐、槽、球型容器、卧式罐等都可以用3051电容式压力变送器，因为它的小巧与轻便，广受用户肯定，既然它的用处这么多，有多少用户知道3051电容式压力变送器原理是怎样工作的吗？下面跟随小编脚步一起来了解下吧！



只有更深层次的去了解它的工作原理，在以后的维护当中就能轻车熟路，准确的找出它的问题所在。



3051电容式压力变送器工作原理：被测介质的两种压力通入高、低两个压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧图1所示。3051电容式压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。电容式压力变送器和电容式***压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。电容式压力变送器的A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，传感器微调等运算，以及诊断和数字通信，最重要的是可以连接PLC控制系统。

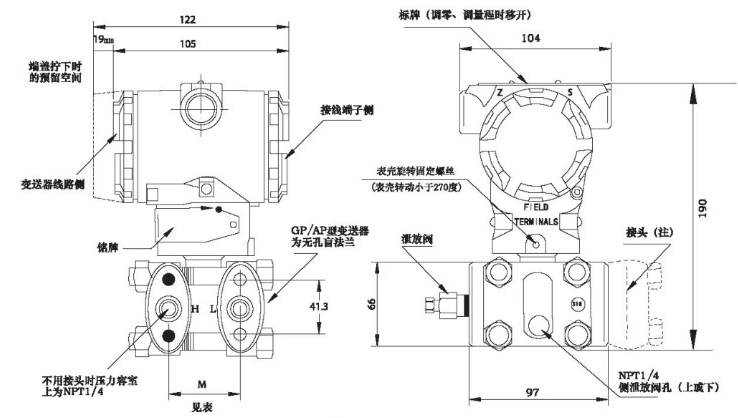

图1



3051电容式压力变送器原理结构解读：

3051电容式压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。



原理结构转换。3051电容压力变送器微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。



回路传送信号。数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。



冷凝管与散热器。测量介质温度应处于电容式压力变送器工作温度范围内，如超温使用，将会产生较大的测量误差并影响压力变送器的使用寿命；在压力变送器的结构生产过程中，会对温度影响进行测量和补偿，以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。在温度较高的场合，可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。



以上就是全文3051电容式压力变送器在管道上它的原理是怎样工作的，新手用户只有精通全文在以后再次遇到电容式压力变送器就能马上知晓它的工作原理，希望对广大用户有所帮助。
